ROHDE & SCHWARZ Frequenzhubmesser Type FMV BN4620
ROHDE & SCHWARZ Frequenzhubmesser Type FMV BN4620
Beschreibung
Frequenzhubmesser
Type FMV BN 4620
(service manual)
3 versions:
- 4620 A/758 German language
- R8594-963 German and English language
- 4620 A/961 German language
132 pages total

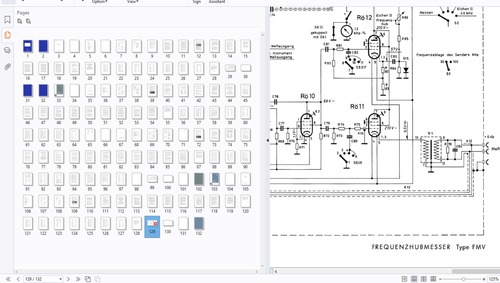

Text, images and schematics 300dpi grayscale(color), lossless LZW tiff scans, lossless ZIP PDF compression, 99 MBytes
Retouched and normalized.
TABLE OF CONTENTS
Inhalts-Ubersicht 4620 A/758
1 Eigenschaften
2 Anwendung
3 Wirkungsweise und Aufbau
3.1 Wirkungsweise
3.2 Aufbau
4 Inbetriebnahme
4.1 Einstellen des Gerätes auf die gegebene Netzspannung
4.2 Einstellen des mechanischen Nullpunktes an den Instrumenten
4.3 Anschlüsse
4.4 Einschalten
4.5 Eichen 1, Frequenzablage
4.6 Eichen Frequenzhub
5 Messen
5.1 Frequenzeinstellung
5.2 Messung der relativen Frequenzablage
5.3 Messung des Frequenzhubes
5.4 Messung des Frequenzganges der Modulation mit oder ohne Nachentzerrung
5.5 Messung des Modulationsgrades
5.6 Klirrfaktormessung (nur bei FM)
5.7 Messung des Fremdspannungs- oder Geräuschabstandes
5.8 Messungen über 300 MHz
6 Wartung
6.1 Röhrenwechsel
6.2 Prüfung der Frequenzhubeichung mit Hilfe der
Nullstellenmethode
7 Schaltteilliste
Garantieverpflichtung
Stromlauf zum FMV
INHALTSÜBERSICHT R8594/963
1. Eigenschaften
2. Anwendung
3. Inbetriebnahme
3.1. Einstellen des Gerätes auf die gegebene Netzspannung
3.2. Anschlüsse
3.3. Einstellen des mechanischen Nullpunktes an den Instrumenten
3.4. Einschalten
3.5. Eichen I, Frequenzablage
3.6. Eichen II, Frequenzhub
3.7. Prüfung der Frequenzhubeichung mit Hilfe der Nullstellenmethode
4. Messen
4.1. Frequenzeinstellung
4.2. Messung der relativen Frequenzablage
4.3. Messung des Frequenzhubes
4.4. Messung des Phasenhubes
4.5. Messung des Frequenzganges der Modulation
4.6. Messung des Modulationsgrades
4.7. Klirrfaktormessung (nur bei FM)
4.8. Messung des Fremdspannungs- oder Geräuschabstandes
4.9. Messungen über 300 MHz
5. Wirkungsweise und Aufbau
5.1. Wirkungsweise
5.2. Aufbau
6. Röhrenwechsel
7. Schaltteilliste
Stromlauf
TABLE OF CONTENTS R8594/963
1. Specifications
2. Uses
3. Preparation for Use
3.1. Adjusting the Instrument to the Local AC Supply Voltage
3.2. Connectors
3.3. Setting the Mechanical Zero on the Meters
3.4. Switching On
3.5. Calibration I, Relative Centre-frequency Error
3.6. Calibration II, Frequency Deviation
3.7. Checking the Calibration of the Frequency Deviation by Measuring the Modulation Index
4. Measuring
4.1. Adjusting the Frequency
4.2. Measuring the Relative Centre-frequency Error
4.3. Measuring the Frequency Deviation
4.4. Measuring the Phase Deviation
4.5. Measuring the Frequency Response of the Modulation
4.6. Measuring the Percentage Modulation
4.7. Measuring the Distortion (with FM only)
4.8. Measuring the Signal-to-noise Ratio, Weighted and Unweighted
4.9. Measurement above 300 Mc
5. Description
5.1. Function
5.2. Construction
6. Replacement of Valves
7. Table of Replaceable Parts
Circuit Diagram
Inhaltsübersicht 4620 A/961
1. Eigenschaften
2. Anwendung
3. Inbetriebnahme
3.1. Einstellen des Gerätes auf die gegebene Netzspannung
3.2. Einstellen des mechanischen Nullpunktes an den Instrumenten
3.3. Anschlüsse 3.4. Einschalten 3.5 Eichen 1, Frequenzablage
3.6. Eichen II, Frequenzhub
3.7. Prüfung der Frequenzhubeichung mit Hilfe der Nullstellenmethode
4. Messen
4.1. Frequenzeinstellung
4.2. Messung der relativen Frequenzablage
4.3. Messung des Frequenzhubes
4.4. Messung des Phasenhubes
4.5. Messung des Frequenzganges der Modulation mit oder ohne Nachentzerrung
4.6. Messung des Modulationsgrades
4.7. Klirrfaktormessung (nur bei FM)
4.8. Messung des Fremdspannungs- oder Geräuschabstandes
4.9. Messungen über 300 MHz
5. Wirkungsweise und Aufbau
5.1. Wirkungsweise 5.2. Aufbau
6. Röhrenwechsel
7. Schaltteilliste
Garantieverpflichtung
Stromlauf zum FMV
