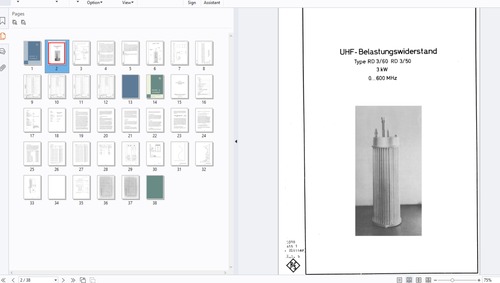

ROHDE & SCHWARZ UHF Belastungs-widerstand RD3 and RD10
Beschreibung
UHF Belastungs-widerstand
2 versions:
-Type RD3/60 RD3/50 3kW 0..600MHz
Edition R 5918/859
-Type RD 10/60
Edition R 9798/365
(service manual)
German language
total 38 pages
Text/images/schematics 300dpi 20 levels grayscale, lossless LZW tiff scans, lossless ZIP PDF compression, 13 MBytes
TABLE OF CONTENTS (R 9798/365)
Inhaltsübersicht
1. Eigenschaften
Eingang I
Eingang II
Ausgang
Allgemeine Daten
2. Anwendung
3. Montage, Inbetriebnahme und Bedienung
3.1. Montage
3.2. Inbetriebnahme und Bedienung
3.2.1. Eingänge
3.2.2. Umschaltung der Eingänge
3.2.3. Drehrichtung des Lüfters
3.2.4. Schutzschalter
4. Leistungsmessung
4.1. Leistungsmessung bei angeschlossenem Eingang I
4.2. Leistungsmessung bei angeschlossenem Eingang II
5. Umrüsten des Ausgangs
6. Schaltteilliste
Abmessungen
Montagebeispiel
Durchgangsdämpfung in Abhängigkeit von der Frequenz
Typische Reflexionskurve der Belastungswiderstände RD 10/60
Stromlauf
