ROHDE & SCHWARZ VIDEO NOISE METER Type UPSF BN120311
Beschreibung / Instruction book
VIDEO-STÖRSPANNUNGSMESSER / VIDEO NOISE METER
Type UPSF
BN 120311
2 editions:
-Edition R 10596/1265
(service manual)
German language
72 pages
-Edition R 10703/266 (Translation of German edition R 10596/1265)
(service manual)
English language
79 pages
total 151 pages

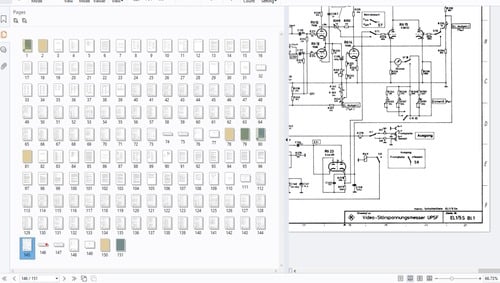

Seamless scans, text 150dpi grayscale, images and schematics 300dpi grayscale, lossless LZW tiff scans, lossless ZIP PDF compression, 46 MBytes
TABLE OF CONTENTS GER
Inhaltsverzeichnis
1. Anwendung
2. Eigenschaften
3. Inbetriebnahme und Bedienung
3.1. Netzspannungswahl
3.2. Mechanischer Nullpunkt
3.3. Netzanschluß
3.4. https://www.tradebit.comlpkt I
3.5. Eichen II
3.6. Eingänge und Ausgang
3.6.1. Meßeingänge
3.6.1.1. Filtereingang
3.6.1.2. Hoohohmiger Eingang 1 MOhm || 35 pF
3.6.2. Eingang für Fremdsynchronisierung
3.6.3. Ausgang
3.7. Messen ohne Austastung
5.7.1. Effektivwertmessung
3.7.2. Spitzenwertmessung
3.8. Messen der einem Video-Signal überlagerten Störspannung
3.9. Wahl der Filter
3.9.1. 5-MHz-Tiefpaß
3.9.2. Rauschbewertungsfilter
3.9.3. Hochpaß 100 (10) kHz
3.9.4. Farbhilfsträgersperre
3.10. Messen mit Tastteiler
4. Wirkungsweise und Aufbau
4.1. Mechanischer Aufbau
4.2. Elektrischer Aufbau
4.2.1. Eingangssohaltung
4.2.2. Vorverstärker und 1. Austastung
4.2.3. Teiler
4.2.4. Filter
4.2.4.1. 5MHzTiefpaß
4.2.4.2. Rauschbewertungsfilter
4.2.4.3. Farbhilfsträgersperre
4.2.4.4 Hochpaßfilter
4.2.5. Breitbandverstärker und 2. Austastung
4.2.6. Effektivwertgleichrichtung
4.2.7. Spitzenwertgleichrichtung
4.2.8. Austastimpuls-Generator
4.2.9. Synchronisierung
4.2.9.1. Eigen-Synchronisierung
4.2.9.2. Fremd-Synchronisierung
4.3. Regelgeräte
5. Wartung und Röhrenwechsel
5.1. Kontrolle der Effektivwertanzeige bei eingeschalteten Austastlücken
5.2. Röhrenwechsel
Front- und Rückansicht
Skala des Anzeigeinstrumentes
Blockschaltbild
TABLE OF CONTENTS ENG
Table of Contents
1. Uses
2. Specifications
3. Operating Instructions
3.1 Adaptation to the Local AC Supply
3.2 Mechanical Zero
3.3 Connection to the AC Supply
3.4 https://www.tradebit.como I
3.5 Calibration II
3.6 Inputs and Outputs
3.6.1 Test Inputs
3.6.1.1 Filter Input
3.6.1.2 High-Impedance Input 1 MO Shunted by 35 pF
3.6.2 Inputs for External Synchronization
3.6.3 Output
3.7 Measurement without Blanking
3.7.1 RMS Indication
3.7.2 Peak Value Indication
3.8 Measurement of a Noise Voltage Superimposed on a Video Signal
3.9 Filter Selection
3.9.1 5-MHz Low-pass Filter
3.9.2 Noise Weighting Filter
3.9.3 100-(10-) kHz High-pass Filter
3.9.4 Colour Subcarrier Trap
3.10 Measurement Using the Attenuator Probe
4. Description
4.1 Mechanical Construction
4.2 Electrical Construction
4.2.1 Input Circuit
4.2.2 Preamplifier and First Blanking
4.2.3 Attenuator
4.2.4 Filters
4.2.4.1 5-MHz Low-pass Filter
4.2.4.2 Noise Weighting Filter
4.2.4.3 Colour Subcarrier Trap
4.2.4.4 High-pass Filter
4.2.5 Wide-band Amplifier and Second Blanking
4.2.6 RMS-responsive Rectification
4.2.7 Peak-responsive Rectification
4.2.8 Blanking Pulse Generators
4.2.9 Synchronization
4.2.9.1 Internal Synchronization
4.2.9.2 External Synchronization
4.3 Power Supply
5. Maintenance and Valve Replacement
5.1 Check of the RMS Indication with Blanking Intervals Switched on
5.2 Replacement of Valves
