ROHDE & SCHWARZ ROHRENVOLTMETER Type URU BN1080
Beschreibung
RÖHRENVOLTMETER
Type URU
BN 1080
Mit Zubehör
Edition R 6920/660
(service manual)
German language, 50 pages
Seamless scans
Text 150dpi grayscale, images and schematics 300dpi grayscale, lossless LZW tiff scans, lossless ZIP PDF compression, 14 MBytes
Retouched and normalized, print ready.
TABLE OF CONTENTS
Inhaltsübersicht
URU-Zubehör
1 Eigenschaften
1.1 Allgemeine Eigenschaften des Gerätes URU BN 1080
1.2 Als Gleichspannungsmesser
1.21 Eingang über Buchsen 2-3
1.22 Mit URI-URU-Gleichspannungstaster BN 10504
1.23 Mit URI-URU-30-kV-Gleichspannungstaster BN 10503
1.3 Als Wechselspannungsmesser
1.31 Mit URU-Tastkopf im Meßgerät eingesteckt
1.32 Mit URU-Tastkopf am Meßobjekt
1.33 Mit URU-Tastkopf und URU-Vorsteckteiler
1.34 Mit URU-Tastkopf und URU-Durchgangsadapter BN 10803/50, /60, /75
1.35 Mit URU-Durchgangskopf BN 10804/50, /60, /75
1.36 Mit URU-Durchgangskopf BN 10805/50, /60, /75
1.37 Mit URU-Durchgangskopf BN 10805/2/50, /60, /75
1.38 Mit URU-Durchgafigskopf BN 10806/50, /60
1.4 Als Widerstandsmesser
2 Inbetriebnahme und Bedienung
2.1 Einstellen auf die gegebene Netzspannung
2.2 Einstellen des mechanischen Instrument-Nullpunktes
2.3 Erdung und Einschalten
2.4 Gleichspannungsmessungen
2.41 Hauptabgleich
2.42 Messung über Buchsen 2-3
2.43 Messung mit URI-URU-Gleichspannungstaster BN 10504 über Buchsen 2-3
2.44 Messung mit URI-URU-30-kV-Gleichspannungstaster BN 10503 über Buchsen 3-4
2.5 Wechselspannungsmessungen
2.501 Nullstellung
2.502 Messung über Buchsen 7-8
2.503 Messung über Buchsen 7-9
2.504 Messung mit Tastkopf am Meßobjekt
2.505 Messung mit Tastkopf und Vorsteckteiler
2.506 Messung mit Tastkopf und Durchgangsadapter
2.507 Messung mit Durchgangskopf BN 10804/50, /60, /75
2.508 Messung mit dem Durchgangskopf BN 10805/50, /60, /75
2.509 Messung mit dem Durchgangskopf BN 10805/2/50, /60, /75
2.510 Messung mit dem Durchgangskopf BN 10806/50 oder /60
2.6 Widerstandsmessungen
2.61 Messung von Widerständen von 0,5 Ohm...3000 MOhm
2.611 Einstellung auf
2.612 Messen
2.62 Messung von Widerständen unter und über 3000 MOhm
3 Wirkungsweise und Aufbau
3.1 Allgemeines
3.2 Betriebsart -V
3.3 Betriebsart +V
3.4 Betriebsart v
3.5 Betriebsart Ohm
4 Schaltteillisten
4.1 Schaltteilliste zum Gerät URU BN 1080
4.2 Schaltteilliste zum URI-URU-Gleichspannungstaster BN 10504
4.3 Schaltteilliste zum URI-URU-30-kV-Gleichspannungstaster BN 10503
4.4 Schaltteilliste zum URU-Tastkopf BN 10801
4.5 Schaltteilliste zum URU-Durchgangskopf BN 10804/50, /60, /75
4.6 Schaltteilliste zu den URU-Durchgangsköpfen BN 10805/50,/60, /75; BN 10805/2/50, /60, /75; BN 10806/50, /60
Garantieverpflichtung
Bild 4. Frontplatte
Bild 5. Auszugsschaltung, Betriebsart -V
Bild 6. Auszugsschaltung, Betriebsart +V
Bild 7. Auszugsschaltung, Betriebsart v
Bild 8. Auszugsschaltung, Betriebsart v mit Durchgangskopf BN 10803/50, /60, /75
Bild 9. Auszugsschaltung, Betriebsart Ohm

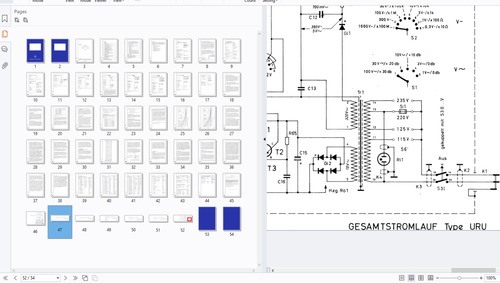

Gesamt-Stromlauf
